在可靠电力电子中的IGBT和SiC模块的功率循环测试理解

什么是功率模块中的功率循环？

功率循环是一项关键的测试过程 适用于功率模块，包括IGBT和SiC模块。它涉及对电力器件的反复开关操作，这会引起半导体内部的快速温度变化。此循环模拟实际工作条件，有助于评估这些模块的耐久性和可靠性。

功率循环的基本原理

其核心是模拟功率模块在实际应用中的开关状态操作。当器件导通时，由于电流流动而升温；当断开时，则冷却。重复此过程会产生热应力，可能导致元件随着时间的推移而退化。

功率循环与热循环的区别

虽然两者都涉及温度变化，功率循环特别关注由电气切换引起的局部热点，而热循环涉及整个器件或封装的均匀温度变化。功率循环更能代表实际工作条件，因为它考虑了在实际切换事件中经历的热梯度。

典型的循环时间和关键应力参数

• 循环时间 通常为几秒到几分钟，取决于器件和测试标准。
• 温度范围 变化较大，但通常涉及结温（ΔTj）50°C到超过200°C的波动。
• 该 三个关键应力参数 是：
  • ΔTj（结温变化）： 在循环过程中最大和最小结温之间的差异。
  • 平均结温（Tj平均值）： 设备的典型工作温度。
  • 吨（连续工作时间）： 设备保持在开启状态的时间段，影响热负载。

理解这些参数有助于工程师设计更稳健的电源模块，并预测其在实际电源循环条件下的使用寿命。

IGBT模块中的电源循环：设计与失效特性

IGBT模块的内部结构在其处理电源循环方面起着重要作用。当这些器件反复开关时，会经历快速的温度变化，导致模块内部产生热梯度。这些温差会引起应力集中，特别是在导线焊点、芯片粘接焊料和底板周围。

在IGBT模块中，半导体层的堆叠和粘接方式影响这些热应力最为集中的位置。例如，导线焊点附近的区域常因疲劳而出现导线焊点脱离，而芯片粘接焊料的疲劳也是常见的失效点。底板翘曲也可能发生，尤其在高电源循环应力下，会引起机械应力，加速退化。

实用 对标准IGBT模块进行电源循环测试 揭示设计对可靠性的影响。先进的粘接技术，如烧结芯片粘接，有助于更均匀地分散热量，减少应力集中。这些改进可以显著延长IGBT模块的电源循环寿命，使其在苛刻条件下更可靠。

碳化硅（SiC）模块中的电源循环：挑战与优势

碳化硅（SiC）模块带来了许多好处，如更高的效率和更快的开关速度，但在电源循环可靠性方面也带来了独特的挑战。由于SiC器件能承受更陡的温度梯度，它们在电源循环测试中常常经历更高的机械应力。这是因为材料的优异导电性导致模块内部温度变化迅速。这些陡峭的梯度可能引发芯片开裂、铝金属化重构和烧结界面退化等问题——这些问题在传统的IGBT模块中较少见。

然而，现代封装技术正帮助显著延长SiC模块的使用寿命。诸如铜夹片、铝金属化（AMB）基板和银烧结芯片粘接等技术已成为标准。这些技术改善了热管理，减少了机械应力，使SiC模块在电源循环条件下更耐用。与传统的IGBT设计相比，这些创新有助于减轻陡峭温度变化带来的风险，确保在电动车辆和工业驱动等苛刻应用中的更可靠运行。

主动电源循环与被动热循环：关键差异

理解主动电源循环和被动热循环之间的差异对于准确预测IGBT和SiC模块的使用寿命至关重要。以下是简要比较：

有源电力循环测试通过反复开关设备，模拟实际运行条件，产生快速的局部温度变化。这种方法会对导线键合和焊点等特定失效点施加应力，更可靠地预测实际寿命。相比之下，被动热循环涉及均匀的温度变化，没有电流流动，可能无法反映设备的实际应力。

标准如 AQG324 和IEC 60747-15强调有源电力循环，因为它提供了与实际应用相关的数据。这种方法帮助制造商和工程师更好地了解模块在实际运行条件下的性能，确保更准确的寿命估算和可靠性提升。

电力循环测试的执行方式

电力循环测试对于评估IGBT和SiC模块在实际条件下的耐久性至关重要。这些测试通常使用专用设备进行，能够同时测试多个模块，有助于高效收集全面数据。测试设置通常包括施加受控的导通电流脉冲，以模拟实际切换条件，同时通过关断时的体二极管感应监测模块的响应。

逐步流程从施加导通电流脉冲开始，使模块迅速升温。在此阶段，温度校准至关重要，以确保准确测量结温。常用红外成像技术可可视化温度分布并识别热点，从而了解模块对电力循环应力的响应。

监测参数包括开关时集电极-发射极电压（VCE(sat)）或漏极-源极电压（VDS），以及随时间变化的热阻（Rth）增加。这些指标有助于早期检测退化迹象。此外，热冲击评估协议（TSEP）测量模块在循环过程中的温度变化，提供其热性能的全面视图。

失效标准基于行业基准，通常设定为VCE(sat)增加+5%或Rth增加+20%。当达到这些阈值时，模块被视为已通过电力循环测试。此过程帮助工程师预测模块的寿命和可靠性，特别适用于电动车辆和工业驱动等高要求应用。关于测试标准的更多细节，可以参考 IGBT和SiC模块的电力循环测试方法.

电力循环测试参数与应力曲线

在对IGBT和SiC模块进行电力循环测试时，了解影响应力曲线的关键参数至关重要。这些参数包括脉冲持续时间（PCsec与PCmin）、结温变化范围（ΔTj）和最高结温（Tj,max），每个参数对失效模式的影响不同。

脉冲持续时间（PC秒与PC分钟）

• PC秒（电源循环秒数）： 代表较长的脉冲持续时间，模拟实际工作条件。
• PC分钟（电源循环分钟数）： 用于加速测试的短脉冲。
• 较长的脉冲持续时间倾向于加速与焊点疲劳和线束磨损相关的失效，而较短的脉冲则强调快速热循环的影响。

ΔTj范围（结温变化）

• 循环过程中最大结温与最小结温之间的差异。
• 较大的ΔTj加速热疲劳，导致焊点裂纹和线束疲劳。
• 较小的ΔTj模拟正常运行，提供更为真实的寿命预测。

Tj,max（最大结温）

• 较高的Tj,max增加热应力，加快芯片裂纹或界面退化等失效机制。
• 在测试限制范围内管理Tj,max，确保测试具有代表性，反映实际工作条件。

设计应力曲线

• 为了创建加速但具有代表性的寿命模型，测试矩阵战略性地结合这些参数。
• 例如，通过增加ΔTj并缩短脉冲持续时间，可以在更短时间内模拟多年的运行。
• 这种方法有助于准确预测模块在典型现场条件下的寿命。

通过精心选择这些参数，工程师可以开发出可靠的功率循环测试，预测模块在其使用寿命中的性能。这有助于设计更优的模块并为最终使用的耐久性设定合理预期。

失效机制与根本原因分析

在IGBT和SiC模块的功率循环测试中，理解失效机制是提高可靠性的关键。常见问题包括焊料层剥离和裂纹，当焊点无法承受反复的热应力时，会导致分离或裂纹，从而影响电连接。引线线圈疲劳和后跟裂纹也非常关键，因为引线在循环应力下可能最终断裂或出现裂纹，尤其是在高结温波动下。

对于SiC模块，由于材料的宽带隙特性，芯片级问题更为具体。这些问题包括由陡峭的热梯度引起的芯片裂纹、铝金属化的重构以及烧结接头中的界面退化。SiC在快速温度变化下产生的更高机械应力会加速这些故障，尤其是在封装未针对功率循环耐久性进行优化时。

另一个重要因素是反馈回路加快退化。当某一失效机制升高局部结温时，会引发额外的应力并加速其他失效模式。这种多米诺效应缩短了整体的功率循环寿命，因此早期检测和缓解非常关键。

为了最大程度减少这些风险，现代功率模块采用先进的封装解决方案——如烧结芯片粘接、铜夹片和优化的热路径——帮助更均匀地分散应力并延长模块的使用寿命。关于创新封装如何提升功率循环可靠性，详情请查阅 HiRel的功率模块解决方案.

标准、测试方法与行业指南

在IGBT和SiC模块的功率循环测试中，遵循行业标准对于确保可靠性和安全性至关重要。关键指南包括AQG324、IEC 60747-15和JESD标准，这些标准定义了功率模块的测试协议和失效标准。这些标准帮助制造商和工程师制定一致的测试方法，反映实际工作条件，特别适用于电动车和工业驱动等高需求应用。

主动功率循环协议通常优于被动热循环，因为它们更好地模拟实际工作应力。主动测试涉及施加受控的开/关电源脉冲，导致局部结温波动——更具代表性。相比之下，被动热循环依赖温度变化而没有电负载，可能忽略关键的失效模式，如引线焊疲劳或焊料层剥离。

为了获得准确且可重复的结果，最佳实践包括精确的虚拟结温测量和详细的数据采集。利用红外成像和温度传感器帮助监测测试过程中的实际结温。这些数据对于理解模块在应力下的响应以及更可靠地预测其寿命至关重要。正确的测量技术确保测试结果与实际性能一致，从而指导更好的设计和材料选择。

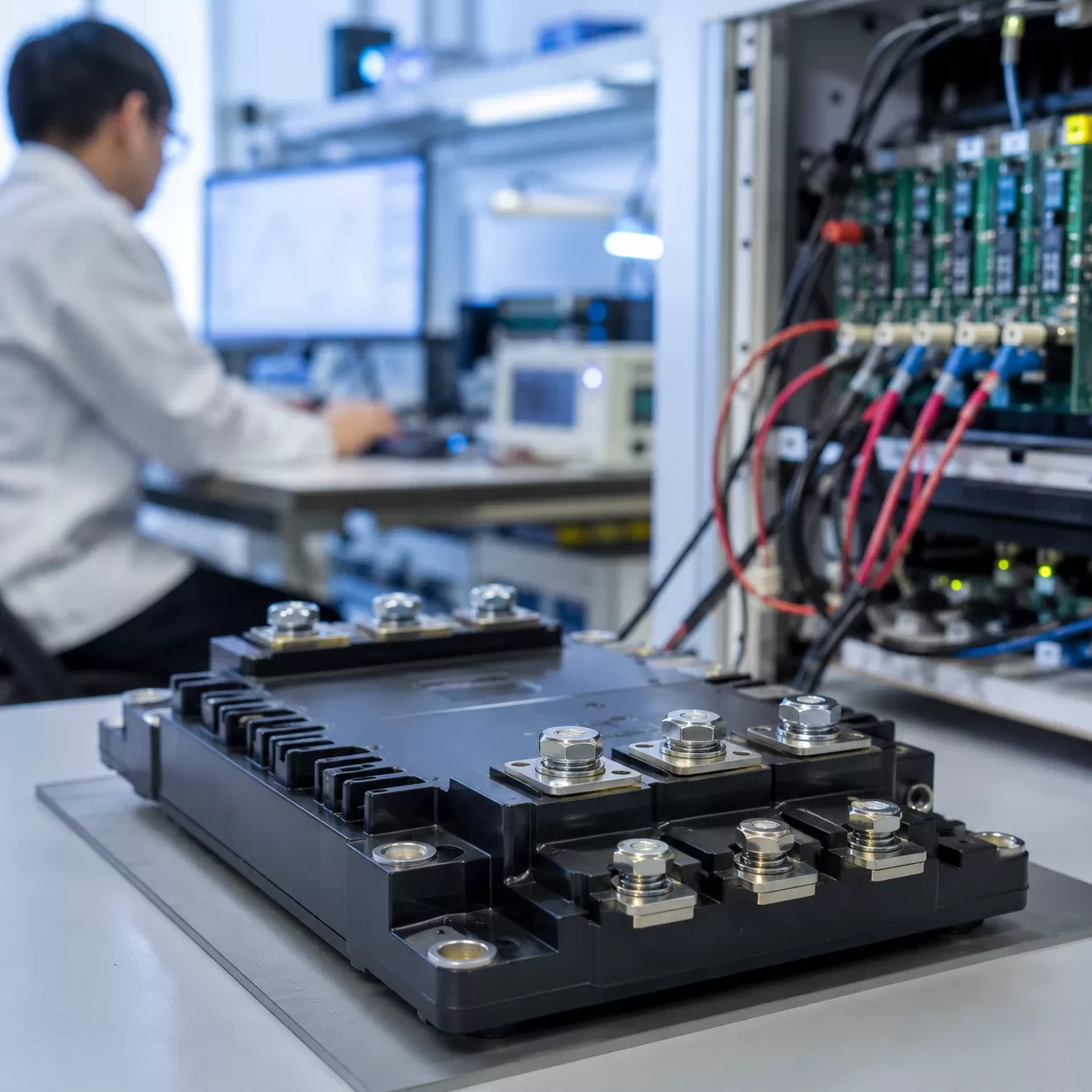

利用功率循环数据进行寿命建模与预测

使用电源循环数据有助于创建比传统热循环测试更准确、更保守的现场寿命模型。电源循环测试更好地模拟实际运行条件，因为它们包括实际的开关操作、温度波动和模块在现场面临的电气应力。这使得模型在预测IGBT和SiC模块的使用寿命方面更可靠。

为了开发这些模型，工程师依赖统计方法分析在电源循环测试中收集的故障数据。这些方法结合了加速因子——在测试中加快老化过程的参数——以估算模块在正常条件下的性能。这种方法确保了寿命预测既现实又贴近实际应用。

例如，在汽车应用如电动车逆变器中，电源循环数据可以帮助确定模块在典型驾驶模式下的预期寿命。同样，在工业环境如风力发电机或驱动系统中，这些模型指导维护计划和系统设计，以防止意外故障。通过利用电源循环数据，我们可以更好地理解焊料疲劳或线键脱离等失效机制，从而实现更耐用、更可靠的现场电源模块。

实用见解：实际应用与工程考虑

在电动车逆变器、风力发电机和工业驱动等实际应用中，电源循环故障是一个常见问题。这些模块经常经历反复的开关操作，导致结温波动，可能引起线键疲劳、焊料裂纹或芯片损伤。例如，在电动车逆变器中，频繁的加速和制动期间的电源循环可能加速退化，如果没有得到妥善管理。同样，风力发电机面临恶劣条件，负载不断变化，可靠的电源循环设计至关重要。

解释测试结果对于有效的系统降额和状态监测至关重要。通过分析VCE(sat)或VDS升高、热阻增加和红外成像数据等参数，工程师可以预测模块何时接近故障点。这种主动预防的方法有助于避免意外停机并延长电源模块的使用寿命。

为了在模块层面最小化电源循环应力，工程师应关注智能设计策略。采用先进的封装技术——如烧结芯片粘接、铜夹连接和优化的热路径——可以显著提高可靠性。例如， 高可靠性功率模块 结合这些特性，在苛刻环境中实现更长的使用寿命和更佳的性能。适当的热管理，以及控制脉冲持续时间和温度波动，对于减少IGBT和SiC模块的故障风险至关重要。
