用于电梯驱动的功率半导体解决方案，配备IGBT和SiC模块

电梯驱动系统中的功率半导体：为何它们重要

如果你曾经想知道是什么让电梯运行平稳、安静且节能，答案在于功率半导体。这些元件是电梯变频器（VFD）电源模块的核心，实现精确的电机控制和可靠的运行。

功率半导体如何实现电梯驱动

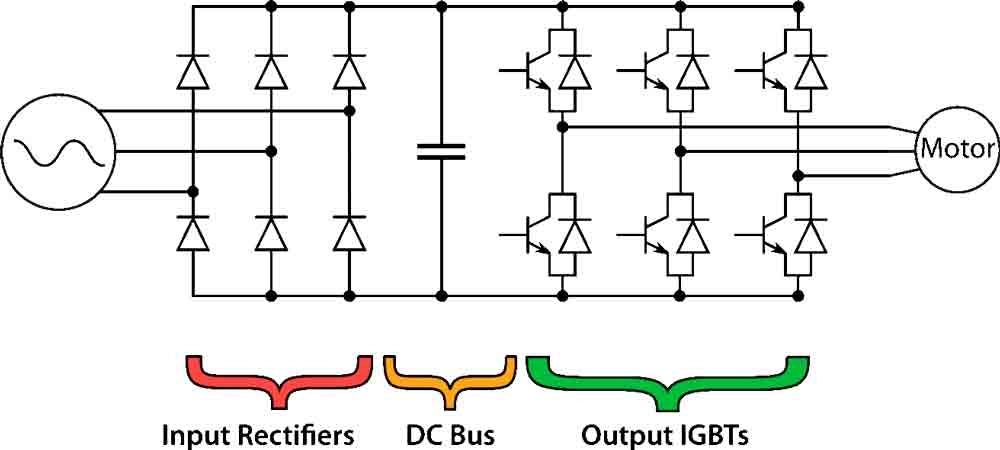

电梯驱动采用 变频器（VFD） 或逆变器拓扑结构，依赖功率半导体模块转换电能：

• 交流→直流→交流转换： 功率半导体首先将输入的交流电转换为直流电，然后再转换回变频交流电，以控制电机速度。
• 这种转换实现了平稳的启停动作和精确的速度控制。

对半导体的关键性能要求

电梯电机需要提供的功率半导体应具备：

• 精确的扭矩控制 以确保安全的加速和减速。
• 平稳的乘坐体验 避免颠簸或振动。
• 快速响应 在载重变化时，例如乘客上下车时。
• 安静运行 减少建筑物中的噪音。

不同的半导体需求：齿轮驱动与无齿轮电梯

电梯通常使用两种类型的电机，每种对半导体的需求不同：

无齿轮永磁同步电机（PMSM）需要更复杂的半导体解决方案，以支持更高的开关频率并提高效率。

为什么功率半导体影响舒适度、能源和正常运行时间

功率半导体直接影响：

• 乘客舒适度： 更好的半导体控制意味着乘坐更平稳，噪音更小。
• 能耗： 高效半导体减少能量损失，降低运行成本。
• 系统正常运行时间： 可靠的模块减少停机时间，延长电梯使用寿命。

简而言之，正确的功率半导体解决方案对于旨在满足高性能和高效率标准的现代电梯驱动系统至关重要。

电梯应用中的技术要求与挑战

电梯驱动半导体由于循环载荷和高负荷周期面临严苛的要求。频繁启动和停止引起的热循环应力可能缩短元件寿命。为了满足10到20年以上的使用寿命预期，功率模块必须具备良好的散热能力，并在持续的热应力下保持可靠性。

最小化导通损耗和开关损耗至关重要。较低的损耗减少热量产生和能量消耗，直接提升电梯变频器功率模块的效率并降低运营成本。高效的热管理对于保持安全温度和防止早期故障至关重要。

电能质量也起着重要作用。谐波畸变和较差的功率因数会增加建筑电气系统的负担，并可能违反IEEE 519或本地标准。电梯驱动系统需要支持谐波抑制和平滑电力传输的半导体，以确保合规并保护基础设施。

再生制动是现代电梯中的一项宝贵功能，允许在下降过程中回收能量，降低能耗。配备先进半导体和再生能力的电梯驱动系统提供更绿色、节能的运行方式。

空间限制普遍存在，尤其是在无机房电梯（MRL）和改造项目中。紧凑的高功率密度模块适应这些狭小空间的安装，同时不影响性能。

最后，环境因素如频繁振动、温度变化和尘埃暴露意味着半导体必须坚固可靠。坚固的设计确保长期运行并减少维护频率。

关键技术挑战一览

应对这些挑战，确保电梯电机控制半导体实现平稳、高效、可靠的性能——这对于以安全、舒适和节能为重点的中国电梯系统至关重要。例如，HIITIO的 650V 450A IGBT功率模块 通过低损耗和坚固的设计，满足电梯驱动的多种需求。

电梯驱动的核心功率半导体技术

电梯变频器（VFD）电源模块主要使用两种类型的功率半导体：传统硅IGBT模块和新兴的碳化硅（SiC）MOSFET解决方案。了解它们的优势和差异，有助于选择合适的电梯电机控制半导体。

传统硅IGBT模块

• 性价比高： 初期成本较低，广泛可用
• 可靠性： 在循环负载和恶劣条件下经过验证的可靠性
• 大电流处理能力： 支持大型电梯电机，包括齿轮传动和永磁同步电机类型
• 进展： 更新的 IGBT 代具有更低的集电极-发射极饱和电压（Vce(sat)）、更快的开关速度以及更好的热性能，以满足现代电梯的需求

碳化硅 MOSFET 解决方案

• 更高效率： 较低的导通和开关损耗意味着更少的能量浪费
• 更高的开关频率： 实现更细致的电机控制，减少扭矩脉动
• 降低冷却需求： 更小的散热器，适用于紧凑的机房和少电梯的场景
• 适用于高层/高速： 更有效地应对极端工作条件和再生电梯驱动
• 新兴技术： 虽然价格较高，但随着采用率的提高，成本正在下降

混合硅/碳化硅模块

• 结合硅IGBT的稳健性与定向硅碳化硅MOSFET的高效性
• 在中档电梯应用中平衡成本与性能

比较IGBT与碳化硅在电梯工作曲线中的表现

对于实际的电梯应用，两者都有其用武之地，具体取决于项目范围。例如，HIITIO先进的1000V IGBT功率模块提供坚固、经济高效的解决方案，并改进了散热性能，而其SiC产品则突破了效率极限。请查看 HIITIO的IGBT功率模块产品组合 用于坚固的电梯驱动选项或探索 SiC 技术 用于下一代节能。

优化功率半导体解决方案的关键优势

针对电梯驱动器优化的功率半导体解决方案带来了实实在在的优势，直接影响运营商和乘客。以下是为什么升级到先进的 电梯用节能功率半导体 是一个明智之举：

• 节能与降低成本：降低导通损耗和开关损耗可减少能源浪费，从而降低电费。再生能力可回收制动能量，将其送回电网或再利用，这对于高流量电梯来说是一个巨大的优势。
• 提升乘坐舒适度：高质量电梯驱动电机控制半导体实现的精确矢量控制可降低转矩脉动，确保平稳的加速和减速，以及安静、无缝的运行。
• 提高可靠性与减少维护：坚固的散热设计和集成保护功能可确保模块免受过热和电气应力的影响，最大限度地减少停机时间和昂贵的维修费用。
• 紧凑、轻量化驱动器：更小的功率模块可减小驱动柜尺寸——这对于无机房（MRL）电梯和空间受限的改造项目至关重要，支持注重效率和美观的现代建筑设计。
• 更好的电能质量与基础设施健康：降低谐波失真和改善功率因数可减少电气噪声和对建筑布线的压力，从而提高整体电能质量和设备寿命。

利用先进的电梯变频器电源模块和具有优化半导体解决方案的再生电梯驱动，是降低运营成本、提升乘坐体验和系统可靠性的有效途径。为了实现实际效率提升和紧凑、可靠的电源模块，探索HIITIO的产品组合，采用最先进的IGBT和SiC技术，专为电梯驱动设计。

HIITIO电力半导体模块：为电梯卓越性能而设计

HIITIO 提供一系列专为电梯电机驱动设计的强大 IGBT 和 SiC 功率模块。这些模块提供电梯变频器电源模块所需的高精度和可靠性，支持 PMSM 和感应电机的无缝运行。

技术优势

• 低损耗芯片技术 减少导通和开关损耗，降低能耗和发热。
• 先进封装 确保优越的热散发能力，对于承受电梯应用中的循环负载至关重要。
• 高可靠性 在重载循环和热应力下保证长寿命。

为电梯驱动量身定制的特性

• 集成保护电路，确保安全运行和故障预防。
• 高功率密度实现紧凑轻巧的驱动设计——对于无机房电梯（MRL）至关重要。
• 兼容再生电梯驱动，支持能量回收和电能质量提升。

性能提升与传统模块相比

经过验证的电梯集成方案

类似模块 750V 770A IGBT电源模块 以及 650V 375A Easy 3B IGBT电源模块 在各种电梯驱动系统中表现出可靠的性能，提供：

• 通过精确的电机控制带来更平稳的乘坐体验。
• 由于减少损耗和增强再生制动，降低运行成本。
• 适合空间有限建筑的紧凑型驱动解决方案。

借助HIITIO的功率半导体模块，电梯制造商和系统集成商可以获得经过验证的高效、紧凑设计和长期可靠性的信心——满足现代垂直交通的需求的关键。

工程师的设计与集成考虑事项

在电梯驱动设计中，选择合适的功率半导体模块至关重要。需要仔细选择具有足够安全裕度的电压和电流额定值，以应对峰值加速和减速。这确保电梯能够快速响应而不对组件造成压力。

适当的热管理同样重要。有效的散热器设计，以及降额和持续温度监测，有助于在长时间工作周期中保持可靠性。这减少了停机时间，并延长了功率模块在严苛电梯环境中的使用寿命。

门极驱动器和保护电路应遵循最佳实践，以防止过电流、短路和电压尖峰。这保护了功率半导体和电机控制系统免受损坏。

与有源前端（AFE）或再生制动单元的集成是实现能效电梯驱动的另一个关键因素。这些系统在下降过程中实现最大能量回收，降低运行成本，减少能源浪费。

符合EN 81和IEC等安全法规是必须遵守的。此外，确保电磁兼容性（EMC）可以防止干扰建筑系统，这是现代互联基础设施中的关键方面。

对于现代化项目和改造，选择设计紧凑、易于集成的电源模块至关重要——例如高密度、低损耗的IGBT模块。HIITIO的产品系列包括针对这些需求量身定制的解决方案，比如 具有先进热管理特性的1200V 600A IGBT模块，为新建和升级项目提供可靠性和效率。

牢记这些设计和集成要点，工程师可以构建高效、可靠、能够满足现代性能需求的电梯驱动系统。

电梯用功率半导体的未来趋势

电梯行业正在快速发展，推动电梯变频器（VFD）电源模块的功率半导体解决方案也在不断演进。其中一个主要趋势是更广泛地采用碳化硅（SiC）和其他新一代宽禁带材料器件。这些组件具有更高的效率和更快的开关速度，非常适合高速或高层电梯应用，旨在降低能耗并提升乘坐舒适度。

我们也看到更多智能功率模块（IPMs）进入市场。这些模块配备内置诊断和预测性维护功能，帮助设施管理人员在问题导致停机之前进行检测。这一进步提升了系统的正常运行时间和可靠性，对于繁忙商业和住宅建筑中的电梯尤为关键。

另一个关键发展是电梯驱动与建筑能量管理系统（BEMS）的更紧密集成。将功率半导体模块与这些智能系统连接，可以优化能耗，根据需求调整乘坐模式，并支持再生电梯驱动以回收和再利用制动能量。

可持续发展在垂直交通中日益受到关注。推动电梯用节能型功率半导体符合更高的效率目标和更严格的环境标准。先进半导体解决方案带来的碳足迹减少，有助于建设更绿色的建筑并降低运营成本。

面向未来十年的电梯，拥抱这些趋势将确保更安全、更安静、更节能的乘坐体验。若想了解专为电梯电机驱动设计的尖端碳化硅技术，请查看HIITIO的 1700V 碳化硅肖特基二极管，旨在满足高效率和高可靠性的需求。
